Camera quan sát là gì? Một hệ thống camera quan sát bao gồm những gì?

03-11-2017Trị Hoàng

Camera quan sát là gì?

Camera quan sát hay camera giám sát, camera an ninh (Closed-circuit television - CCTV), là việc sử dụng các máy quay video để truyền tín hiệu đến một nơi cụ thể, trên một số màn hình giới hạn. Nó khác với truyền hình phát sóng trong đó các tín hiệu được truyền không công khai, mặc dù nó có thể sử dụng công nghệ P2P hay P2many, hoặc lưới kết nối không dây. Mặc dù gần như tất cả các máy quay video phù hợp với định nghĩa này, thuật ngữ này thường được áp dụng cho việc sử dụng để giám sát trong khu vực có thể cần theo dõi như ngân hàng, sòng bạc, sân bay, căn cứ quân sự, và các cửa hàng tiện lợi. Videotelephony hiếm khi được gọi là "CCTV" nhưng việc sử dụng video trong giáo dục từ xa, mà nó là một công cụ quan trọng, thường được gọi như vậy.

Chất lượng hình ảnh phổ biến camera hiện nay: 1.0MP, 2.0MP, 4.0MP...

Phân loại gồm năm loại chính: Analog, AHD, HDTVI, HDCVI, IP

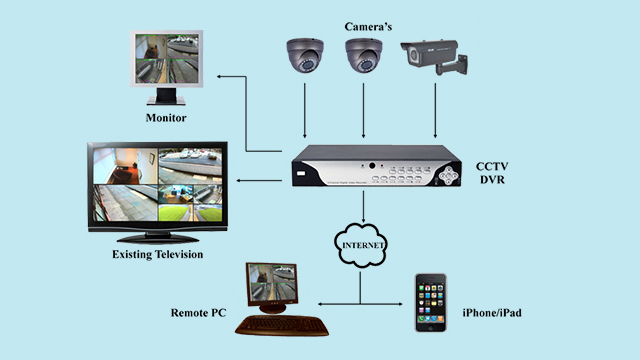

Hệ thống camera quan sát là gì? bao gồm những gì?

Là một hệ thống bao gồm các thiết bị điện tử được kết nối với nhau để ghi nhận hình tại nơi cần theo dõi và đưa hình ảnh tới người sử dụng bằng các thiết bị như: tivi, máy tính, điện thoại di động.... Thông qua mạng internet. Giúp ta quản lý một cách chủ động hơn dù đang ở bất kỳ nơi nào.

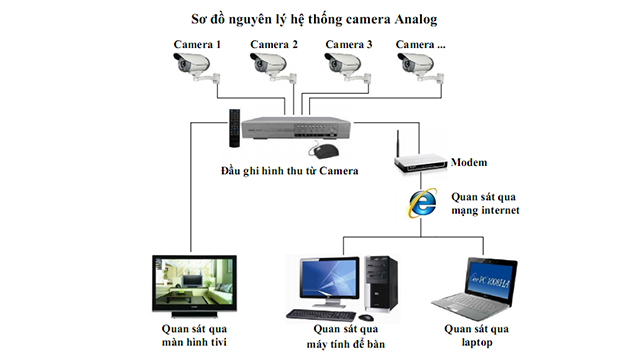

Những thiết bị cần có trong 1 hệ thống camera quan sát Analog:

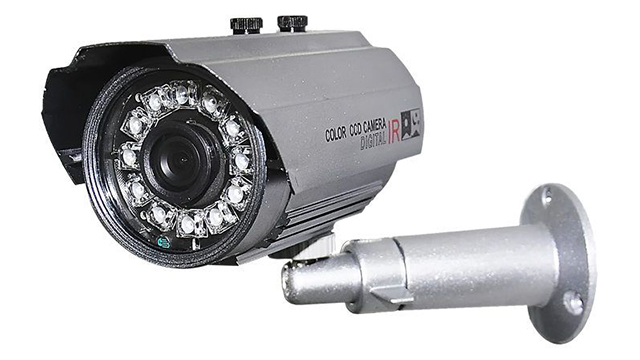

1. Camera quan sát.

Camera quan sát là các mắt điện tử, có thể nhìn thấy hình ảnh tại nơi chúng ta cần theo dõi. Nhiệm vụ của camera là ghi (thu) lại hình ảnh và truyền tín hiệu về nơi nhận dữ liệu hình ảnh.
Camera quan sát hiện trên thị trường có rất nhiều loại. Bạn có thể tham khảo thêm tại bài viết “Phân loại camera quan sát”.
Phân biệt theo thương hiệu có các loại như sau: Camera quan sát Dahua, Camera quan sát Hikvision, Camera Quan sát Avtech, Camera Quan sát Vantech
Tên gọi khác của camera quan sát gồm: Camera chống trộm, camera theo dõi, camera quan sát qua mạng, camera an ninh......

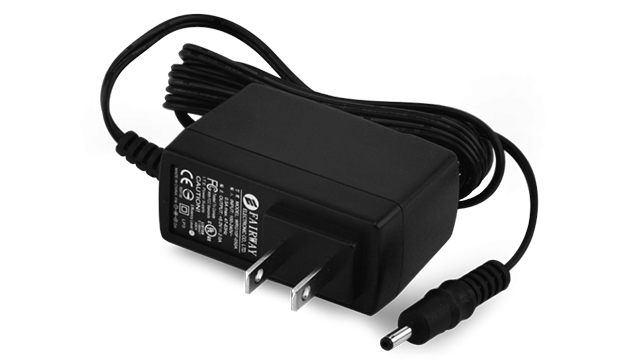

2. Nguồn Adaptor cho camera.

Camera muốn hoạt động được phải cấp nguồn điện cho nó.
Hiện nay thông thường phần lớn camera trên thị trường sử dụng nguồn là 12V thế nên ta cần phải có Adaptor camera để chuyển nguồn từ 220V về 12V.
Tuy nhiên, bạn có thể dùng Nguồn tổng cho camera và kết hợp với đầu nối nguồn camera chứ không nhất thiết phải sử dụng nguồn đơn.

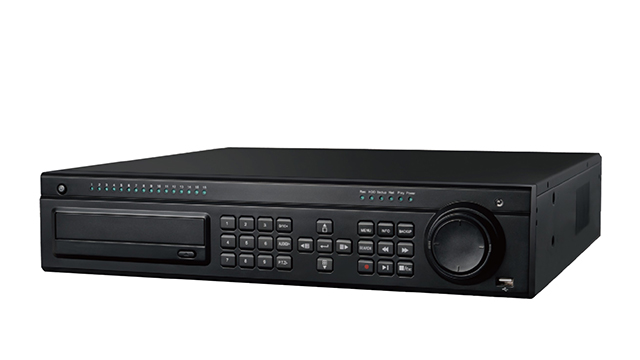

3. Đầu ghi hình camera.

Đầu ghi hình là nơi tập trung tín hiệu hình ảnh thu được từ camera.
Trên đầu ghi thông thường sẽ có 5 loại cổng mà ta đáng lưu ý:
+ Cổng Video Input: đây là cổng thu tín hiệu từ các camera vào.
+ Cổng Video Output: đây là cổng chuyển hình ảnh ra các thiết bị mà ta muốn quan sát. (Máy tính, điện thoại, tivi…)
+ Cổng Audio Input: cổng thu âm thanh (nếu cần ghi lại âm thanh)
+ Cổng Audio Output: Cổng ra âm thanh (nếu cần nghe lại)
+ Cổng RJ45: Cổng kết nối trao đổi dữ liệu qua internet.
Hiện nay trên thị trường có rất nhiều loại đầu ghi hình. Thông thường được chia ra các loại: đầu ghi hình 4 cổng, đầu ghi hình 8 cổng, đầu ghi hình 16 cổng, đầu ghi hình 24 cổng, đầu ghi hình 32 cổng

4. Ổ cứng cho đầu ghi hình.

o cjng chuyên dfng cho dvu ghi camera WD10PURX 1TB.jpg

Ổ cứng này được gắn vào trong đầu ghi hình camera. Nhằm mục đích lưu trữ lại những hình ảnh (đoạn video) mà camera truyền tải về đầu ghi hình.
Bạn nên dùng ổ cứng chuyên dụng cho đầu ghi hình, nhằm tránh trường hợp đầu ghi bị treo, đứng, không nhận ổ cứng.
Trung bình 1 mắt camera Analog nếu ghi hình suốt 24/24 sẽ tiêu hao dung lượng vào khoảng 6GB/Ngày.

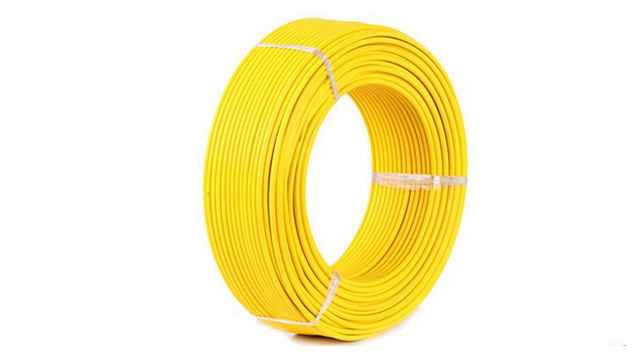

5. Dây điện cấp nguồn cho camera.

Dây điện để dần từ nguồn điện chính (nơi công trình) dẫn về Adaptor của camera. Phần lớn camera sử dụng nguồn 12V nên cần dây kéo về cục adapter
Nếu nơi đặt camera đã có sẵn nguồn điện ta có thể tiết kiệm được chi phí dây.

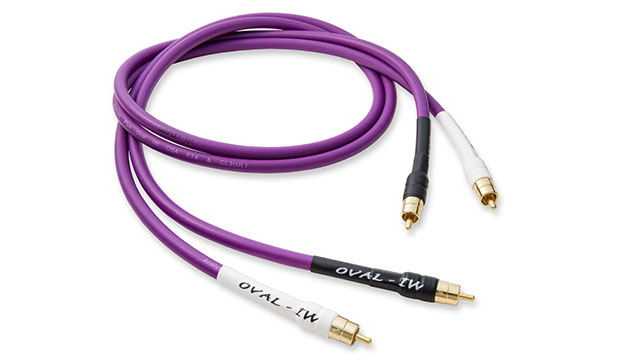

6. Dây tín hiệu cho camera.

Camera truyền tải tín hiệu Analog thông qua cáp đồng trục. Thế nên ta cần phải có dây cáp đồng trục để nối từ camera về đầu ghi hình.

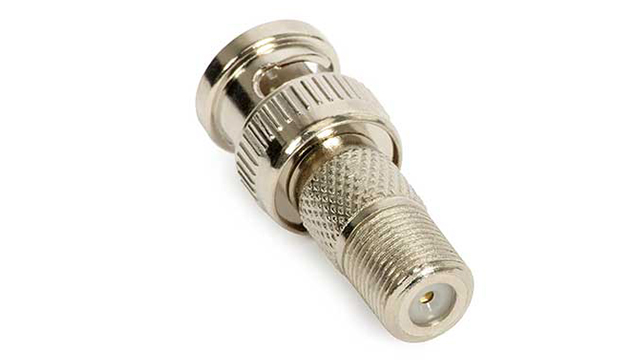

7. Jack BNC

Đầu Jack nối BNC camera để bấm vào dây cáp đồng trục mới có thể gắn vào camera hoặc đầu ghi hình. Để kết nối giữa camera – đầu ghi – Tivi.

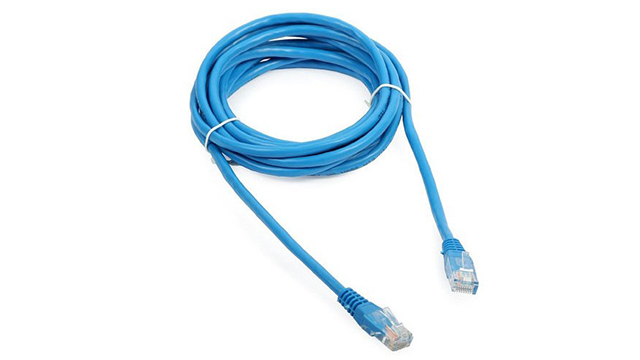

8. Dây mạng internet.

Sử dụng dây mạng Cat.5e để kết nối đầu ghi hình với hệ thống mạng có sẵn nơi công trình. Mục đích là để quan sát từ xa qua mạng Internet bằng máy vi tính, hay điện thoại smart phone.
Nếu bạn chỉ đơn thuần sử dụng để quan sát tại nhà qua tivi, thì có thể bỏ qua thiết bị này.

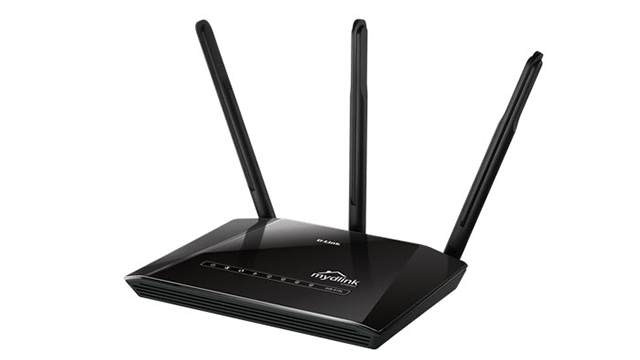

9. Hệ thống mạng có sẵn.


Hệ thống mạng internet bao gồm: Modem, Sub/Swich, mạng internet. Đây là những thiết bị cần thêm nếu chúng ta muốn quan sát qua điện thoại, máy vi tính hay ở ngoài nơi mà chúng ta lắp hệ thống camera quan sát.

10. Thiết bị nhận hình ảnh và đưa đến người quản lý.

Tất cả hệ thống trên đã hoàn thành. Thì đây là nơi mà người quản lý hệ thống sử dụng.

Bạn có thể quan sát hệ thống camera quan sát qua điện thoại di động, máy vi tính, tivi.. hoặc cũng có thể là máy chiếu. Trong và ngoài nơi mà chúng ta lắp đắt hệ thống camera quan sát.
